1. herramientas para la instalacion de cable de cobre.

1. Herramientas para la instalación de

cable de cobre

 Para llevar a cabo el proceso de instalación del cableado de cobre en una red de datos y telecomunicaciones es necesario emplear una herramienta específica.

1.1. Herramientas para pelar y cortar

La herramienta para pelar el cable se utiliza para quitar el revestimiento del cable como el revestimiento del cable los hilos que van en su interior:

Por lo general, la herramienta para pelar cable de cobre para cable de par trenzado como para cable coaxial.

Alicates para pelar cable: son específicos para retirar la protección aíslan e los cables. os más típicos son los que se ven en la imagen, donde se puede apreciar muescas de diferente diámetro en las que se introduce el cable: luego se presionan los brazos del alicate para hacer un corte en la protección y se retira.

Alicates para cortar cables: se caracterizan por por que acaban en puntas afiladas. Los hay muy diversos,en función de la clase de material puedan cortar y el tipo de corte.




1.2. Herramientas de terminación del


 cable.


Se entiende por terminación del cable el proceso de insertarlo en un conector, un panel o una toma. Para estas operaciones se hará uso de una herramienta llamada crimpadora.

La herramienta de crímpado también suele integrar las funciones de pelado y corte, como se aprecia en ta siguiente imagen.























Para el cable coaxial y los conectores RG existe otro modelo de herramienta de crimpado, con los orificios adaptados a este tipo de conector.

Cuando el cable no termina en un conector sino en una torna o en un panel, en  lugar de ta crimpadora se utiliza ta herramienta de impacto.


Esta herramienta permite la inserción y, opcionalmente, el corte de cable en módulos tipo keystone y en regletas 110 gracias al uso de cabezales intercambiables.

El cabezal suele tener dos posiciones posibles: por un extremo solo inserta el cable y por el otro lo inserta y lo corta. Es muy importante orientar correctamente la cuchilla para evitar hacer el corte por el lado equivocado.





La inserción de cable de par trenzado en regletas 110 se hace de un modo muy similar:

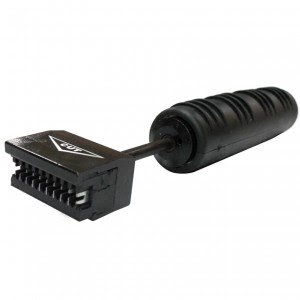

Puesto que las conexiones en regletas 110 0 en paneles de parcheo (llamadas conexiones de tipo 66) suelen requerir la inserción y corte de muchos cables, se dispone de una herramienta que simplifica esta tarea llamada herramienta de inserción multipar.


Dispone  de cabezales para la conexión simultánea de 3, 4 0 5 cables Sobre la conexión tipo 110 0 66. El cabezal tiene dos posiciones posibles: inserción, o inserción y corte.
